反擊式破碎機介紹

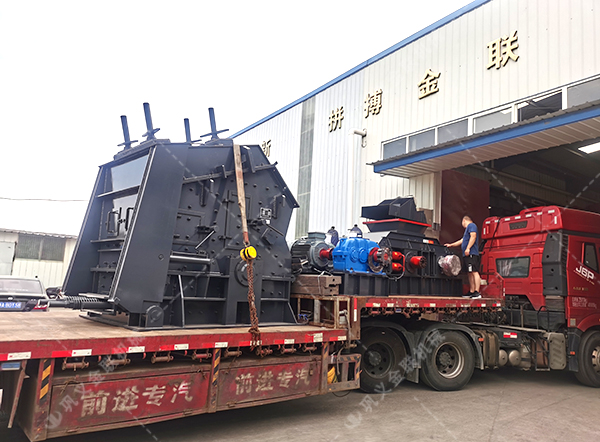

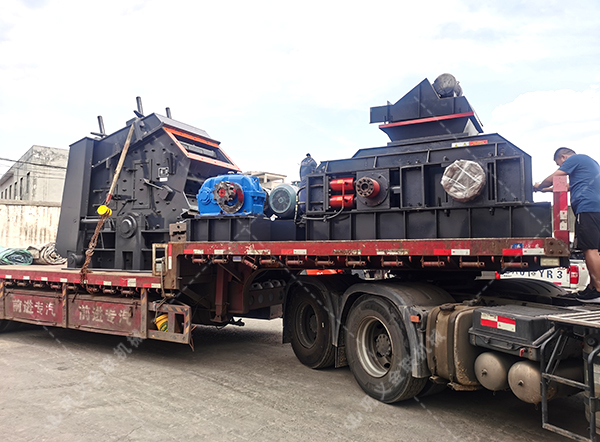

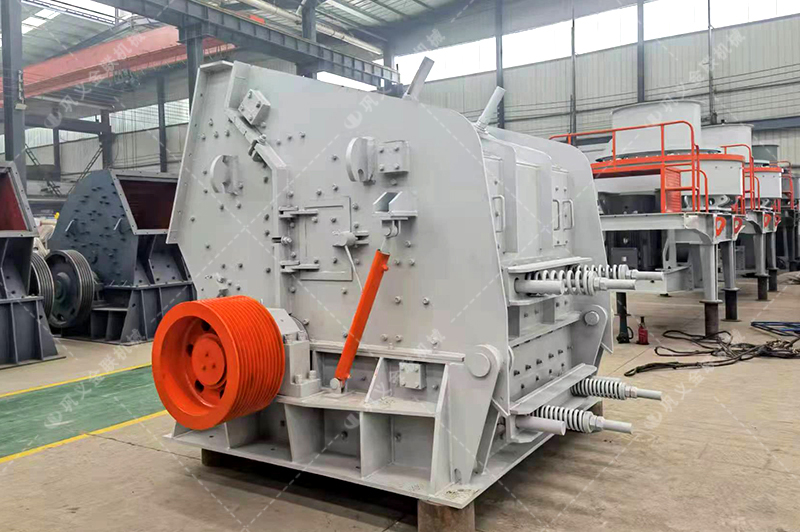

反擊式破碎機圖片

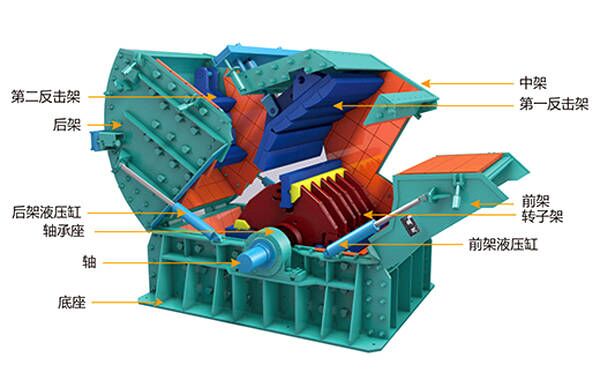

結構圖

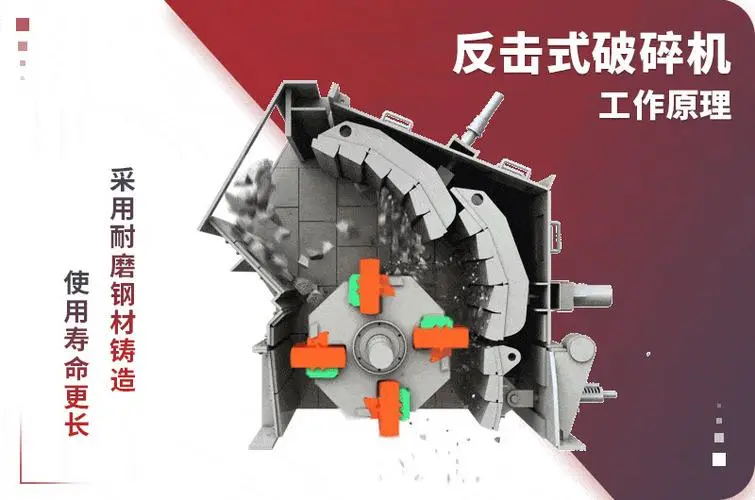

反擊式破碎機工作原理

    反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。機器工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。為了方便理解，粉碎設備工廠店用更直觀的動態圖來演示，具體見右圖。
    石料由機器上部直接落入高速旋轉的轉盤；在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的飛石產生高速碰撞與高密度的粉碎，石料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、粉碎。

反擊式破碎機特點

    反擊式破碎機是根據工作原理命名的，即利用反擊破碎的原理對物料進行粉碎，是一種比顎式破碎機更加細的破碎機設備，在石料生產線中主要用于細碎作業，和顎式破碎機進行合作破碎。反擊式破碎機在破碎的過程中有以下五個方面的優勢性能。
    一、反擊式破碎機處理濕量大的物料更有效，有效防止物料堵塞。在處理物料含水量過大時，反擊式破碎機的進料溜槽和反擊板可配備加熱裝置，防止物料的粘結。反擊式破碎機不須配備底部篩板可有效防止堵塞現象。
    二、反擊式破碎機適用的物料硬度更加廣泛。反擊式破碎機的板錘采用機械夾緊結構牢固定于轉子上，當隨轉子轉動時具有很大的轉動慣量。相對于錘式破碎機（錘頭呈懸垂?fàn)顟B(tài)），反擊式破碎機的轉子具有更大的動量，適應破碎更堅硬的物料，們同時能耗較低。

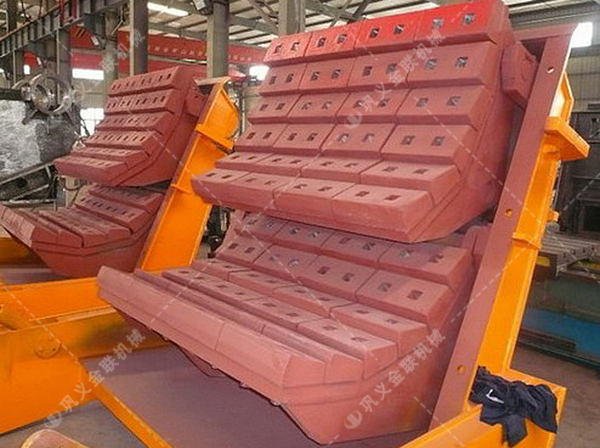

    三、可以方便靈活調節出料粒度，調節范圍廣。反擊式破碎機可通過多種方式調節出料粒度，如調節轉子速度、調節反擊板和研磨腔的間隙等。間隙調節可通過機械式或液壓式進行調節，采用液壓調節系統可方便地通過就地操作按鈕或運程控制系統完成間隙的調整。

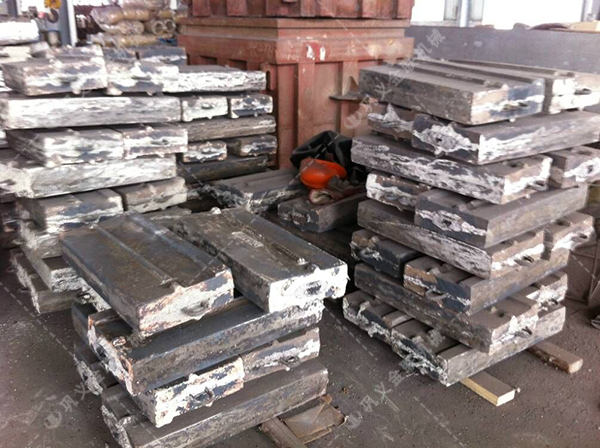

    四、易損件的磨損小、金屬利用率高。反擊式破石機板錘的磨損僅在出現在迎向物料的一面。當轉子速度正常時，進料會落至板錘表面（打擊面），板錘的背面和側面均不被磨損。即便是迎向物料這一面的磨損也很少。而且底部研磨棒也很容易更換。反擊式破碎機板錘的金屬利用率高。
    五、反擊式破碎機備件更換簡便、維護費用相應減少。反擊式破碎機轉子上僅安裝6只板錘，用設計的專用工具可方便地進行板錘的更換，更換一套板錘的只需一個班次的時間。

反擊式破碎機技術參數

型號	規格 (mm)	進料口尺寸 (mm)	進料 (mm)	生產能力 (t/h)	功率 (kw)	重量 (kg)
PF-0607	?644×740	320×770	100	5-15	30	4000
PF-0807	?850×700	400×730	300	10-25	45	8000
PF-H-1007II	?1000×700	400×730	300	25-45	55-75	9232
PF-A-1010II	?1000×1050	400×1080	350	40-60	75-95	12000
PF-B-1210II	?1250×1050	400×1080	350	60-100	110-160	13740
PF-B-1214II	?1250×1400	400×1430	350	90-150	132-180	18000
PF-1013	?1000×1300	650×1350	400	80-120	110	12000
PF-1315	?1320×1500	860×1520	500	160-200	250	19000
PF-1320	?1320×2000	860×2030	500	250-300	375	24000

注：設備在不斷更新升級中，參數如有變動，以電話、網絡聯系為準。
